Afficheur M5 pour capteurs incrémentaux Heidenhain
Afficheur industriel tactile pour capteurs incrémentaux Heidenhain
Le M5 version Heidenhain est équipé d'un écran tactile 5 pouces compatible avec toute la gamme de capteurs incrémentaux Heidenhain (Certo, MT12, MT25, MT101, Specto...), ainsi qu'avec les capteurs Magnescale et Mitutoyo série LG. Il est particulièrement plébiscité pour les applications d'horlogerie de haute précision.
Côté connectivité, il dispose des ports USB, RS232 (ASCII/Modbus RTU) et d'une entrée pédale. Il gère 10 programmes en mémoire, le tri en 16 classes configurables et des fonctions mathématiques, et s'adapte aussi bien aux applications simples qu'aux contrôles multi-capteurs complexes.
Le M5 version Heidenhain est un afficheur industriel tactile dédié aux capteurs, règles et codeurs incrémentaux. Compatible avec l'ensemble de la gamme Heidenhain (Certo, MT12, MT25, MT101, Specto...) ainsi qu'avec les capteurs Magnescale et Mitutoyo série LG, il est particulièrement plébiscité pour les applications d'horlogerie de haute précision.
Simple à configurer, il affiche simultanément jusqu'à 3 cotes avec des indicateurs de tolérance codés par couleur, et s'adapte aussi bien aux applications simples qu'aux contrôles multi-capteurs complexes.
- Écran tactile capacitif couleur 5 pouces (800×480px)
- 2 entrées de mesure (jusqu'à 4 via modules M-BUS externes)
- Jusqu'à 3 cotes affichées simultanément

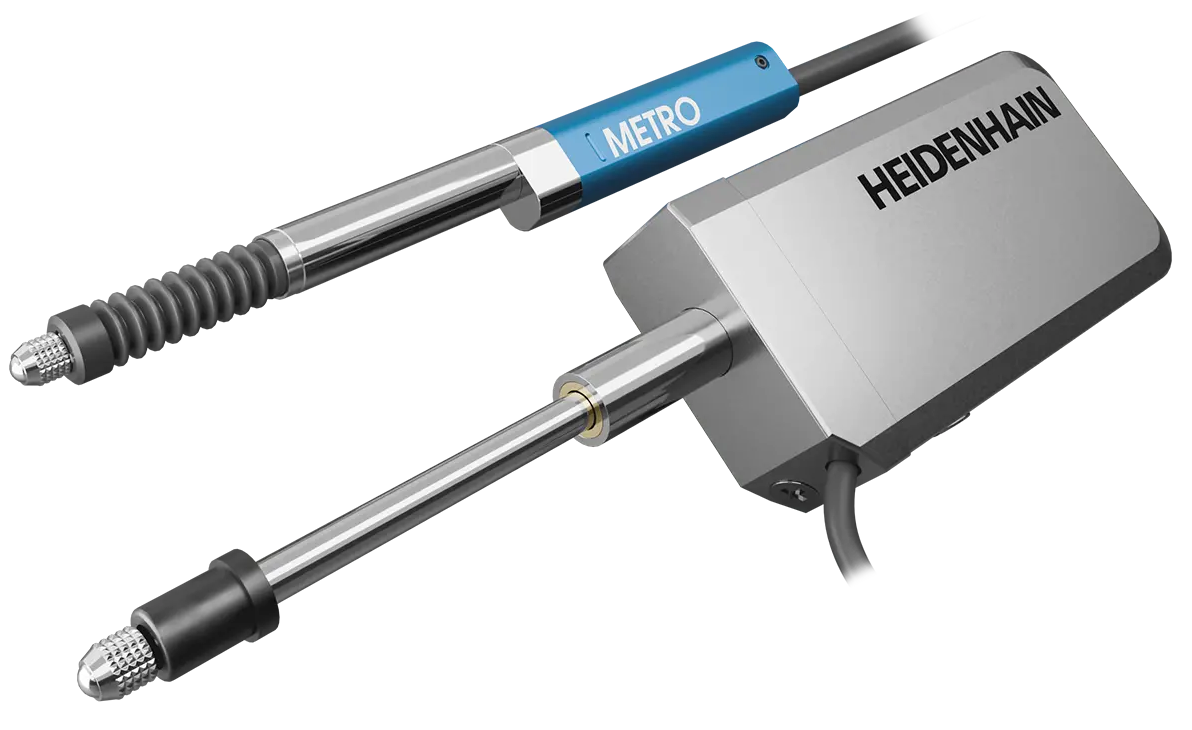

- Compatible capteurs incrémentaux Heidenhain (Certo, MT12, MT25, MT101, Specto...)
- Sortie Sinus 11µA, 1Vpp ou TTL
- Compatible Magnescale et Mitutoyo série LG
- 10 programmes en mémoire, tri en 16 classes configurables
- Fonctions mathématiques (calculs entre cotes, trigonométrie)
- Connectivité USB-A/USB-C, RS232 (ASCII/QDAS ou Modbus RTU)
- Compatible lecteur de codes-barres / QR code
- Protection par mot de passe administrateur
Les afficheurs M5 ne sont pas seulement compatibles avec toute la gamme de capteurs d'Heidenhain, mais ils offrent aussi un large panel de fonctions avec un interface intuitif et agréable.
Le M5 se connecte à l'ensemble de la gamme de capteurs incrémentaux Heidenhain (Certo, MT12, MT25, MT101, Specto...), en sortie Sinus 11µA, 1Vpp ou TTL, ainsi qu'aux capteurs Magnescale et Mitutoyo série LG. Une solution particulièrement plébiscitée pour les applications d'horlogerie de haute précision.
Le M5 gère jusqu'à 10 programmes en mémoire, le tri en 16 classes configurables et des fonctions mathématiques (calculs entre cotes, trigonométrie). La compensation en température est disponible via le module externe MB-TP. Une protection par mot de passe administrateur et une interface entièrement personnalisable garantissent une utilisation simple et sécurisée. Compatible lecteurs de codes-barres et QR code.
Les mesures peuvent être enregistrées :
- Directement sur une clé USB au format CSV, pour être exploitées dans Excel ou tout autre logiciel.
- Connecté à un PC via le port USB-C, le M5 est détecté comme un clavier USB standard : les mesures s'écrivent directement où se trouve le curseur, sans installation de driver
Idéal pour les études R&R sous Excel.

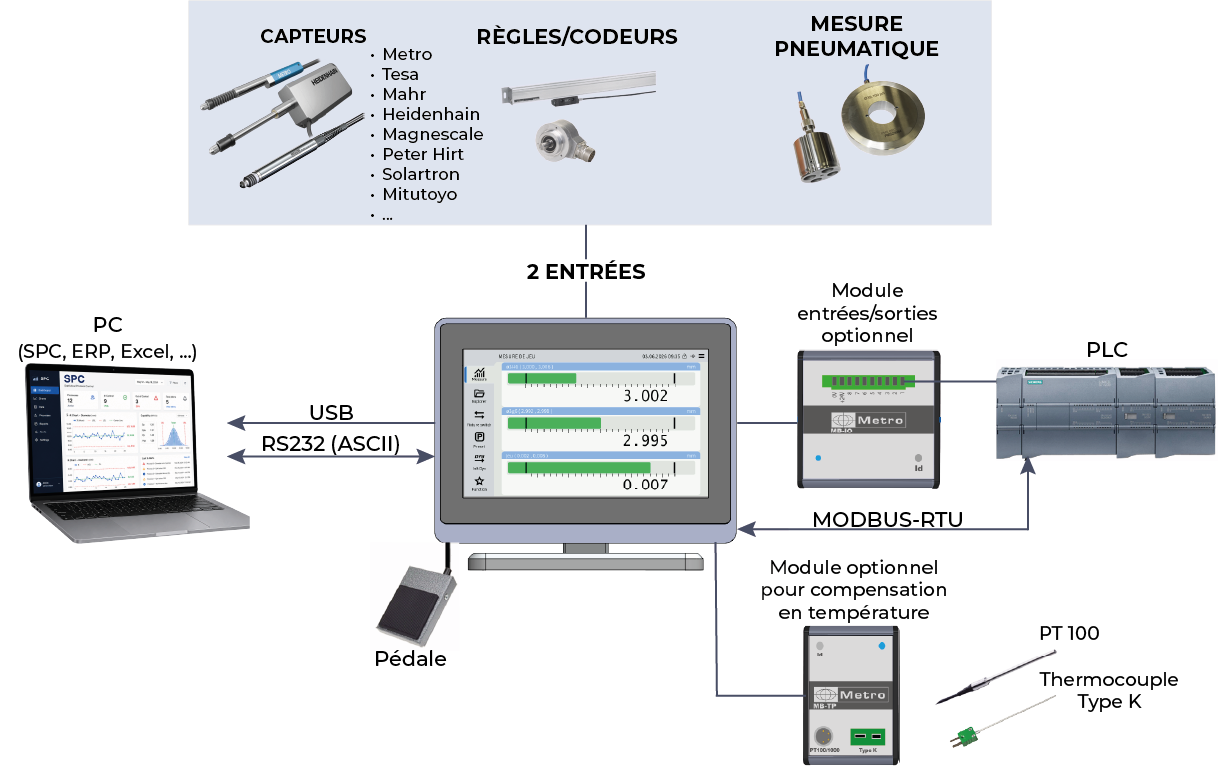

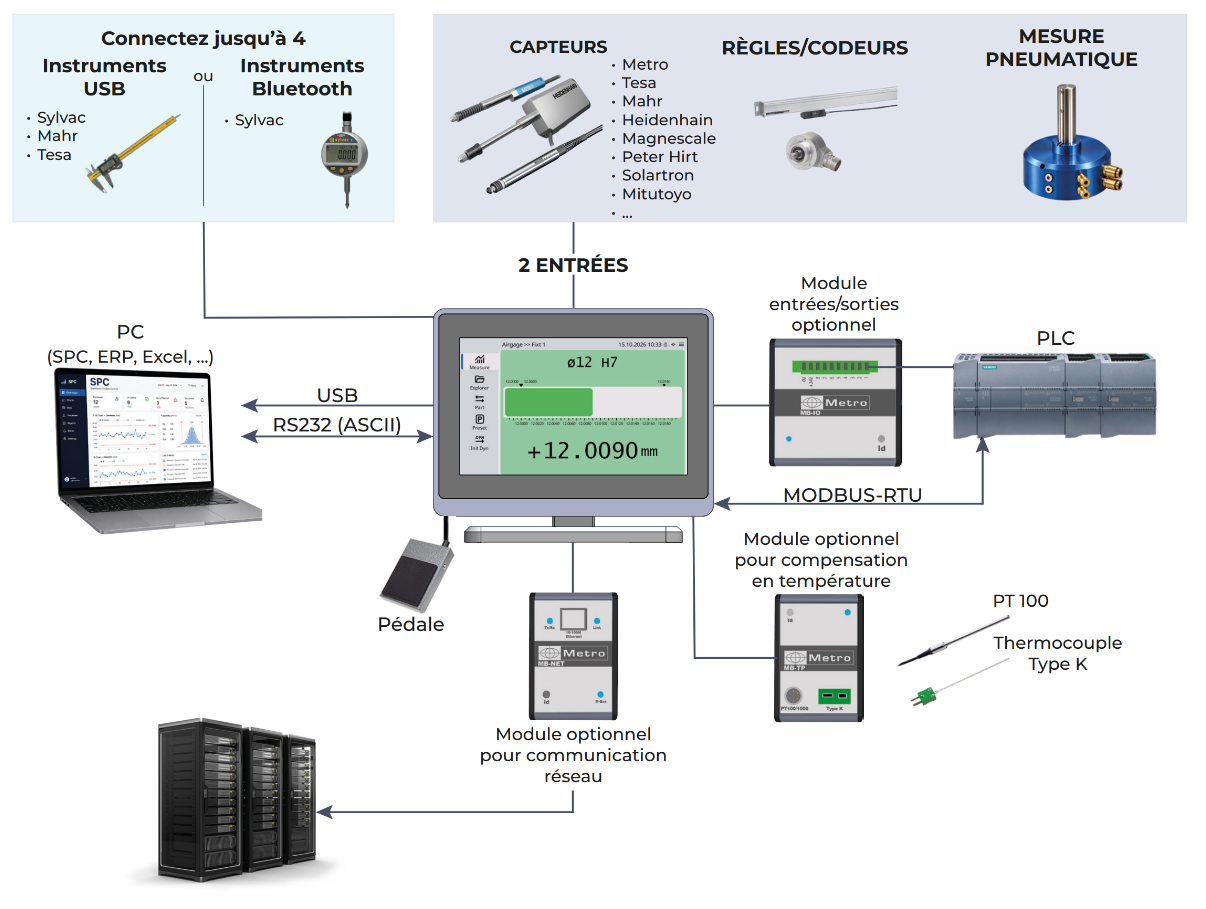

La version Heidenhain dispose de 2 connecteurs capteurs (A et B) permettant le raccordement direct de capteurs, règles ou codeurs incrémentaux Heidenhain, Magnescale ou Mitutoyo LG. On retrouve aussi l'alimentation 24VDC, le port M-Bus, le port USB-A, le port RS232, l'entrée pédale et le port USB-C.

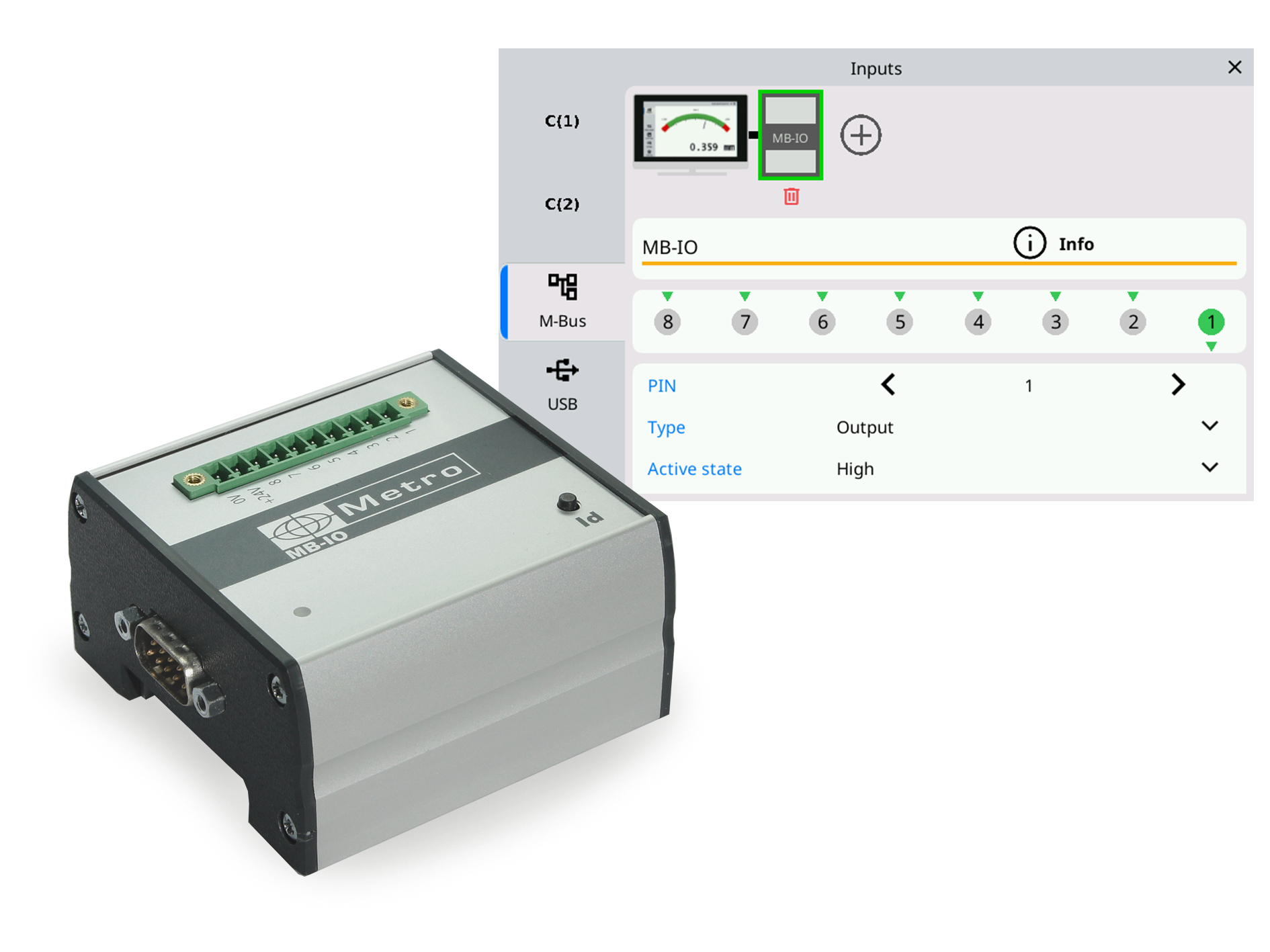

Jusqu'à 4 modules MB-IO peuvent être connectés, offrant jusqu'à 32 entrées/sorties optocouplées. Une interface graphique permet d'assigner facilement une fonction à chaque borne et de tester le câblage :
- Sortie pièce bonne/mauvaise
- Entrée étalonnage
- Entrée départ de mesure dynamique, sortie classes (1 à 16)
- Et plus encore...
Particulièrement utile pour automatiser un poste de tri ou de contrôle 100%.
Le M5 communique avec un automate via Modbus RTU, en complément du port RS232 (ASCII, compatible QDAS) pour le dialogue avec un PC. Il s'intègre facilement dans des bancs de mesure automatisés, comme lors du montage d'un capteur Heidenhain Specto sur un banc Sylvac PS15 pour des applications horlogères.
Mesure de diamètre en 3 points sur une table PMS. En saisissant le mode "diamètre 3 points" sur le M5, le diamètre des touches de mesures devra être renseigné (car pris en compte dans la formule de calcul) et 2 étalons devront être utilisé pour la calibration.
Mesure de très petites pièces d'horlogerie. Le M5 est connecté à un capteur Heidenhain SPECTO, monté sur un banc de mesure Sylvac.
Amélioration d'une fraiseuse manuelle. L'installation de 2 règles linéaires Heidenhain, connectées à un afficheur M5 en mode double bargraphes. Affichage des deux axes de la machine
Mesure du diamètre interne sur deux différentes pièces. Le M5 n'affiche ici qu'une seule caractéristique. Quand l'opérateur bouge un capteur, le M5 le détecte et affiche l'écran correspondant. Cette fonction permet de n'utiliser qu'un appareil pour mesurer deux pièces, sans risque de mauvaise lecture de l'opérateur. Une pédale peut être connectée pour effectuer différentes manipulations telles que le préset de l'appareil, le transfert des données ....
Le boitier M-Bus MB-IO comporte 8 entrées/sortie optocouplées permettant d'obtenir des fonctionnalités supplémentaires, par exemple : sortie pièce bonne ou pièce mauvaise, entrée étalonnage etc... Les boitiers M-Bus sont présentés dans un profilé en aluminium pouvant être monté sur un rail DIN standard. Plus de détails sur cette page : M-BUS
Ce bouton robuste et ergonomique est fabriqué sur une base en aluminium usiné.
Il remplace avantageusement la pédale quand celle ci est utilisée sur une table.
Compatible avec tous les produits Metro : Afficheurs et multiplexeurs.
Cette pédale de construction robuste peut-être configurée de différentes manières : étalonnage, transmission de la mesure, départ de la mesure dynamique etc...
Permet de connecter les boitiers M-Bus compatibles à un afficheur M3 pour capteur Heidenhain ou Air gage.
Les M3 pour capteur inductifs utilisent le cable 81210-2
Ce câble adaptateur permet de connecter 1 capteur Magnescale (Sony) sur un afficheur TTL. La prise SUBD-15 comporte une carte électronique qui gère le signal d'erreur d'un capteur Magnescale.
Ce câble permet de connecter le M2/M3 à un ordinateur.
Ce câble permet de connecter les capteurs Heidenhain avec la prise ronde M23 et signal 11µA sur un afficheur M2 (ref 15020) ou M3 (ref 13020).
Ce câble permet de connecter 1 capteur Mitutoyo sur un afficheur TTL
Ce câble permet de connecter le M2/M3 à un multiplexeur Mux de Metro
Le module MB-TP permet de lire un thermocouple type K ou une sonde PT100 et de l'utiliser sur un afficheur Metro pour créer une alarme sur une variation de température ou de réaliser une compensation en température de la mesure.
