Les afficheurs F1, F2 et F3 sont équipés d'un écran tactile capacitif de 5 pouces, avec une précision de 0,01 % de la pleine échelle et un échantillonnage à 4 800 Hz. Compatibles TEDS, ils reconnaissent automatiquement les capteurs à jauges de contrainte plug-and-play, pour la mesure de force, de pesage, de couple ou de pression.

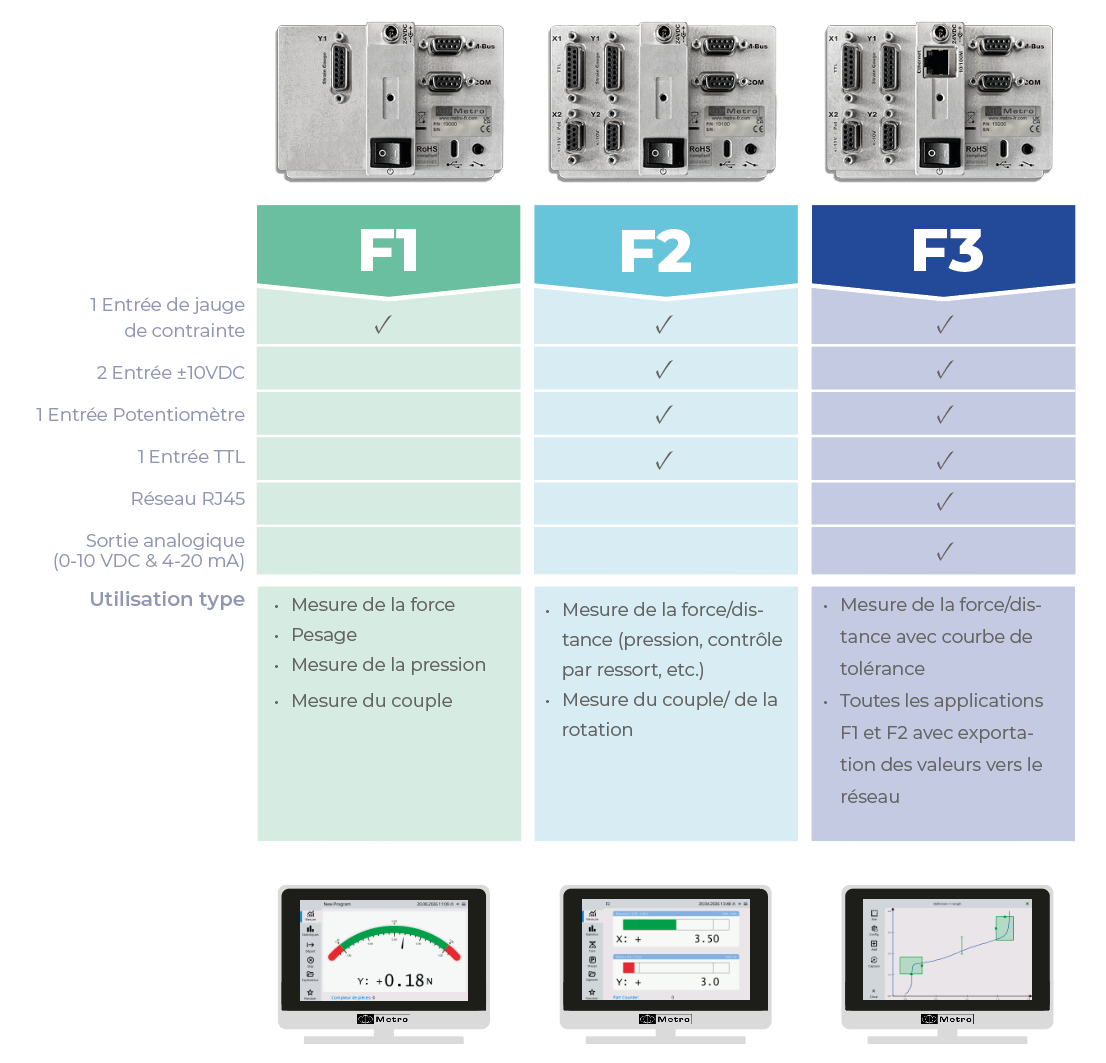

Le F1 constitue la version de base pour la mesure de force. Le F2 y ajoute la mesure de distance (potentiomètre, TTL ou ±10VDC), pour des applications combinant force et déplacement. Le F3 complète l'offre avec une sortie analogique, une connectivité Ethernet, une carte SD pour le stockage des mesures et l'affichage de courbes de tolérance. Les trois versions sont compatibles avec les modules M-Bus (MB-IO, MB-RO) pour une intégration facile dans des systèmes automatisés.
Les F1, F2 et F3 sont équipés d’un écran tactile couleur capacitif de 12.7 cm (5 pouces) avec une résolution de 800*480px. Son interface utilisateur très intuitive permet une programmation rapide et une prise en main facile par tout opérateur.

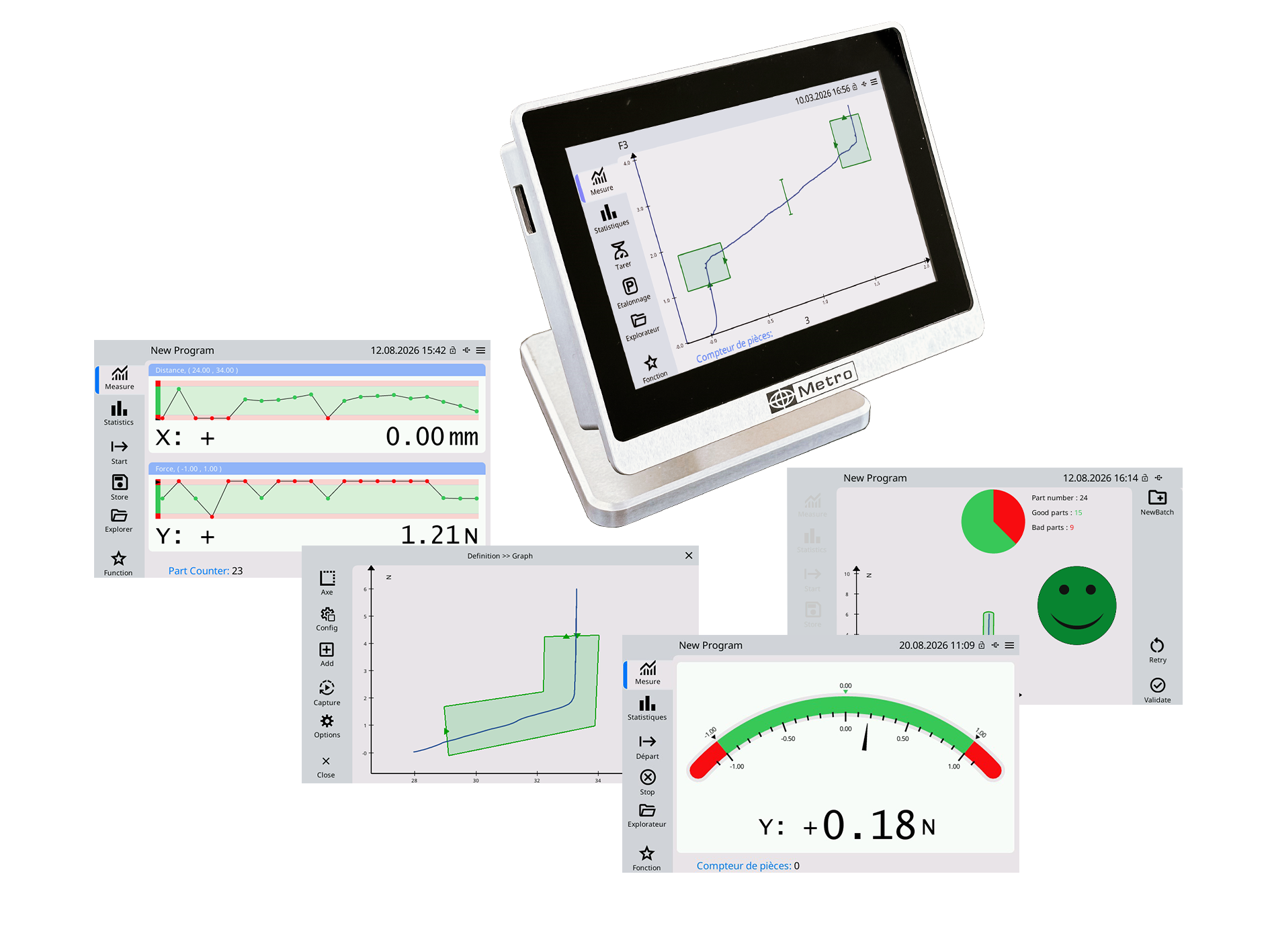

Les mesures peuvent être affichées sous forme de bargraphes, de smileys, de valeurs numériques uniquement et même de visualiser l’historique des mesures en temps réel sous forme de graphique.
Un éditeur de séquences permet un contrôle total de l’affichage et du déroulement de la mesure.

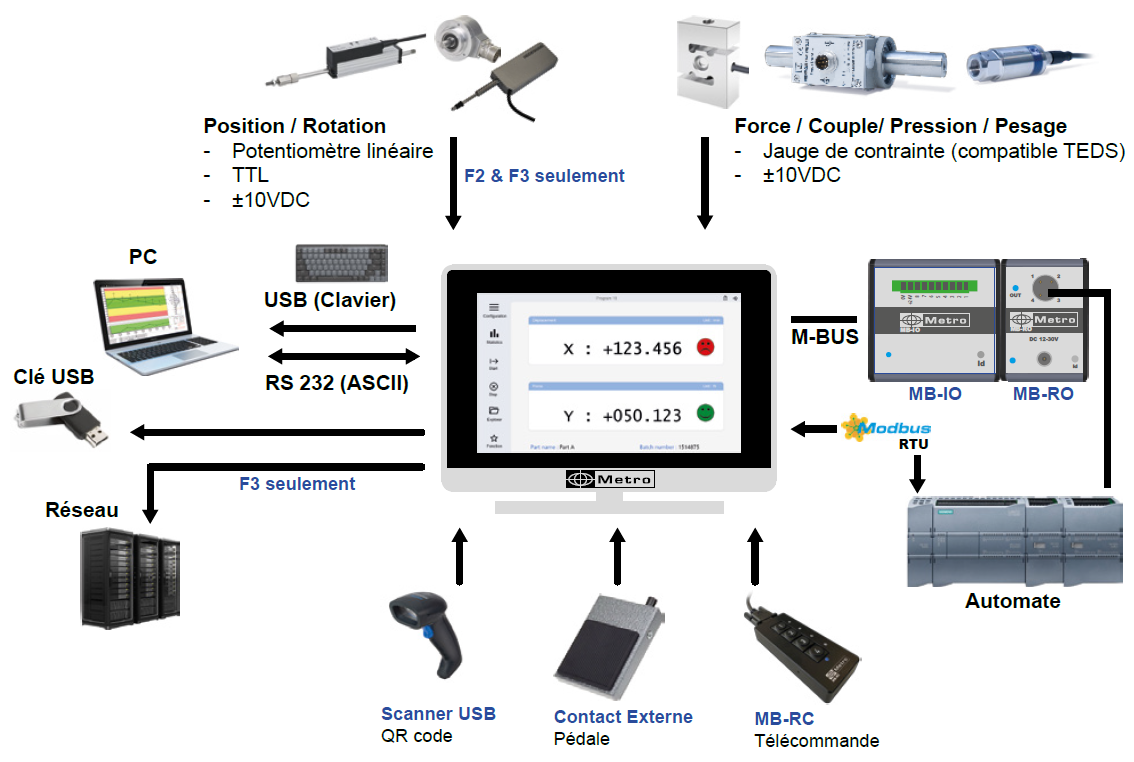

Les afficheurs Metro offrent plusieurs solutions de transfert de données :
- Un port USB-C (device), permet un transfert de données très simple sans avoir besoin d’installer de driver.
- Un port COM (SUBD-9) permet une communication avec un protocole ASCII et Modbus RTU pour les automates.
Seulement sur le F2 et F3:
Un port USB-A (Host) permet de créer des fichiers CSV sur clé USB, mais aussi de connecter un lecteur de QR codes.
Seulement sur le F3:
Un port Ethernet permet de générer des fichiers sur votre réseau, en utilisant le logiciel «MetroDataServer», mais également de communiquer avec un automate en Modbus TCP.
TEDS (Transducer Electronic Data Sheet) est une technologie qui stocke des informations spécifiques au capteur, telles que les données d’étalonnage et les détails du modèle. Lorsqu’il est connecté sur l’afficheur, le capteur est automatiquement reconnu et configuré, ce qui élimine la configuration manuelle.
Principaux avantages :
Les afficheurs Metro sont compatibles avec les TEDS 0 et 1-wire. Si votre capteur n'est pas équipé d'une puce TEDS, vous pourrez saisir les information manuellement (sensibilité etc).
|
Modèle d’afficheur |
F1 |
F2 |
F3 |
|
Taille écran |
5’’ (12.7cm) - Capacitif avec résolution 800*480px |
||
|
Pied orientable |
Oui |
||
|
Bride de montage panneau |
En option |
||
|
Buzzer programmable |
Oui |
||
|
Unités force |
N, kN, lbf, daN, Kgf |
||
|
Unité distance |
mm, µm, inch, mil |
||
|
Unités pesage |
g, kg, t, mg, lb, oz |
||
|
Unités couple |
N.m, lbf.ft, lbf.in, |
||
|
Unité pression |
Pa, kPa, bar, mbar, atm, mmHg, inHg, psi |
||
|
Nombre de programmes en mémoire |
1 |
6 |
20 |
|
Affichage et évaluation des mesures |
- Valeurs Numériques |
- Valeurs Numériques |
- Valeurs Numériques |
|
Horodatage des mesures |
- |
Oui |
|
|
Protection par mot de passe |
Oui |
||
|
Séquence de mesure |
Oui |
||
|
Statistiques simples |
- |
Oui |
|
|
Modèle d’afficheur |
F1 |
F2 |
F3 |
|
Mesure Force |
Jauge de contraintes 4 ou 6 fils |
||
|
Connectique force 1 |
SUBD-15 (Bornage HBK) |
||
|
TEDS Force 1 |
Oui |
||
|
Connectique force 2 |
- |
SUBD-9 (±10VDC) |
|
|
Mesure distance |
- |
Potentiomètre, TTL ou ±10VDC |
|
|
Connectique distance 1 |
- |
SUBD-15 (Potentiomètre ou ±10VDC) |
|
|
Connectique distance 2 |
- |
SUBD-15 (TTL - Bornage Heidenhain ) |
|
|
Alimentation |
24VDC |
||
|
Connectique alimentation |
Jack Verrouillable 760K Switchcraft |
||
|
Extension M-BUS |
Oui, SUBD-9 Femelle |
||
|
Entrées/Sorties optocouplées |
Max 32 via module M-Bus externe (MB-IO) - chaque module dispose de 8 I/O |
||
|
Connectique RS232 |
SUB-9 Femelle avec |
||
|
Connecteur USB-A |
- |
- Clef USB (export fichier CSV, export configuration) - Entrée clavier d'ordinateur |
|
|
Connecteur RJ45 |
- |
- |
Oui avec prototocole MODBUS TCP ou |
|
Entrée contact externe |
Jack 3,5mm |
||
|
Connecteur USB-C |
Oui pour sortie de donnée type émulation de clavier USB |
||
|
Carte SD |
- |
Oui pour stokage des mesures |
|
|
Modèle d’afficheur |
F1 |
F2 |
F3 |
|
Précision mesure de force (jauge de contrainte) |
0.01% de la pleine échelle (afficheur seul) |
||
|
Résolution mesure de force (jauge de contrainte) |
étendue de mesure / 10’000 |
||
|
Taux échantillonage mesure de force (jauge de contrainte) |
5kHz |
||
|
Précision mesure de distance (TTL) |
N/A |
jusqu’à ±0,2µm sur la course (selon capteur) |
|
|
Résolution mesure de distance (TTL) |
N/A |
jusqu’à 0,0001mm (selon capteur) |
|
Ces 2 modules se montent dans une armoire électrique sur un rail DIN.
Grâce à ses 8 entrées / sorties isolées par optocoupleurs, le module MB-IO permet d’interfacer des organes d’automatisme au F1/F2/F3. Jusqu’à 4 MB-IO soit 32 entrées / sorties sont gérables.
Chaque borne étant équippée de 2 optocoupleurs, est configurable de manière très simple en entrée ou en sortie depuis l’interface tactile.
Il suffit de sélectionner une borne et de lui assigner une fonction parmi la trentaine disponibles, par exemple :
Le fonctionnement et très souple permettant par exemple de faire clignoter une verrine pendant le controle, ou alors faire retentir une sirène en cas de dépassement d’un seuil de force.
Le MB-RO quant à lui dispose d’une sortie relais avec le même principe de fonction programmable.

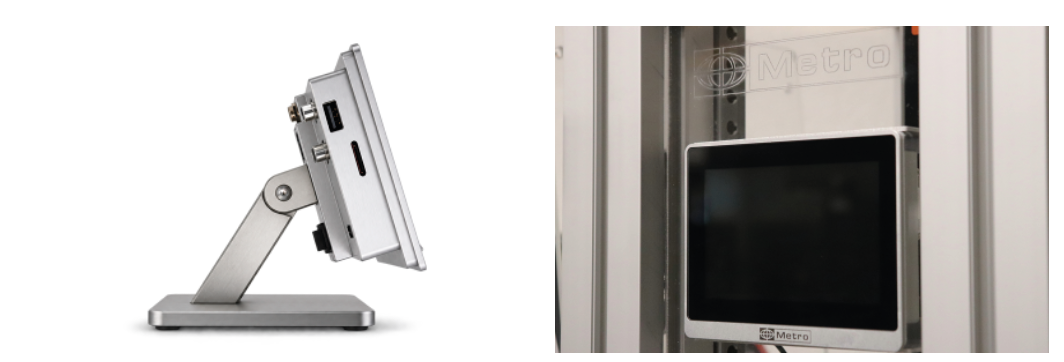

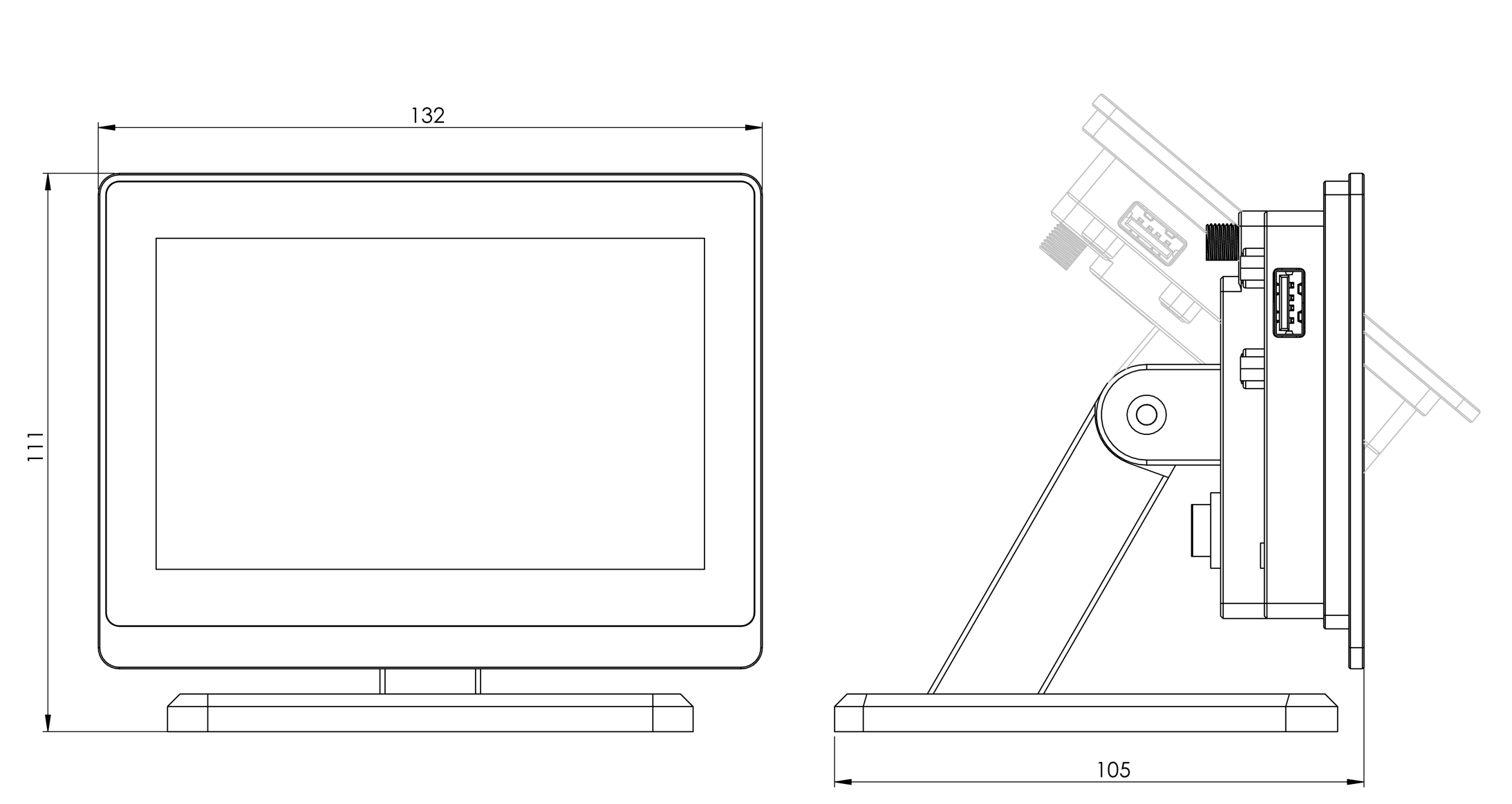

Les F1-F2-F3 peuvent être livrés avec un pied orientable ou alors peut s’intégrer en panneau. Les modules M-BUS se montent sur un rail DIN.
Potences pour application en horlogerie.
Ces potences permettent de monitorer la force et le déplacement (en option) lors d'opération d'assemblage de composants horlogers. Un capteur de force est intégré dans la base et un capteur de déplacement potentiométrique fait office d'axe vertical. L'afficheur permet de surveiller la qualité des assemblages.
Contrôle de ressorts et de pièces élastiques.
Un ressort ne se contrôle pas à la cote mais par la force qu'il développe à une longueur donnée. L'afficheur F3 acquiert force et déplacement simultanément, ce qui permet de relever l'effort exactement à la position demandée et de calculer la raideur entre deux cotes. Le tri devient objectif et reproductible, directement au poste plutôt qu'en laboratoire.
Intégration sur machine automatisée.
Sur une machine d'assemblage cadencée, le verdict doit remonter à l'automate sans intervention de l'opérateur. L'afficheur F3 dispose d'une sortie analogique et d'une connectivité Ethernet, et les trois versions se combinent au module M-Bus MB-IO pour piloter une éjection ou un arrêt cycle. La pièce non conforme est écartée avant le poste suivant.
Le boitier M-Bus MB-IO comporte 8 entrées/sortie optocouplées permettant d'obtenir des fonctionnalités supplémentaires, par exemple : sortie pièce bonne ou pièce mauvaise, entrée étalonnage etc... Les boitiers M-Bus sont présentés dans un profilé en aluminium pouvant être monté sur un rail DIN standard. Plus de détails sur cette page : M-BUS
Module avec 1 sortie relais - pour pilotage du système d’économie d’air ou de sortie de capteurs pneumatiques
Il dispose d'un connecteur M12.
Référence du câble entre le MB-RO et les régulateurs Metro : 45186-1.5
Le module MB-TP permet de lire un thermocouple type K ou une sonde PT100 et de l'utiliser sur un afficheur Metro pour créer une alarme sur une variation de température ou de réaliser une compensation en température de la mesure.
Cette pédale de construction robuste peut-être configurée de différentes manières : étalonnage, transmission de la mesure, départ de la mesure dynamique etc...
Ce bouton robuste et ergonomique est fabriqué sur une base en aluminium usiné.
Il remplace avantageusement la pédale quand celle ci est utilisée sur une table.
Compatible avec tous les produits Metro : Afficheurs et multiplexeurs.
Ce câble permet de connecter le M2/M3 à un ordinateur.
Ce câble adaptateur permet de connecter 1 capteur Magnescale (Sony) sur un afficheur TTL. La prise SUBD-15 comporte une carte électronique qui gère le signal d'erreur d'un capteur Magnescale.
Ce câble permet de connecter 1 capteur Mitutoyo sur un afficheur TTL
